隨著車載電子系統朝高速化、智慧化與聯網化發展，車輛內部需要傳輸的資料量持續增加，FAKRA、Mini FAKRA、HSD及車載乙太網等高頻高速連接器，也逐漸成為車載通訊架構中的重要元件。

然而，高頻連接器的性能是否符合設計要求，不能只依賴產品外觀、尺寸或一般電氣測試判斷，還必須透過高品質的測試治具板（Test Fixture），對阻抗、插入損耗、回波損耗、串擾等關鍵指標進行驗證。

在高頻測試環境中，治具並非單純用來固定產品的輔助工具，而是整體訊號傳輸路徑的一部分。治具的PCB疊構、走線、接地、轉接結構與阻抗控制，都可能直接影響測試結果。若治具設計不當，即使產品本身性能良好，也可能因治具造成的反射、損耗或干擾，產生失真的量測數據。

胡連精密透過高頻測試治具設計、訊號完整性分析、電磁模擬、量測驗證與去嵌入校正，建立完整的高頻產品驗證流程，在降低治具本身影響的同時，更準確地還原產品真實電氣性能，為產品設計優化與品質驗證提供可靠依據。

為什麼高頻測試治具會影響量測結果？

在GHz等級的高頻測試環境中，量測數據並非單純代表待測產品的性能，而是產品、測試治具、轉接結構、線纜與量測設備共同作用的結果。

當高頻訊號通過治具時，只要傳輸路徑中存在阻抗不連續、線路過長、接地不足或結構不對稱，就可能造成訊號反射、傳輸損耗、串擾及模態轉換，進而影響插入損耗、回波損耗與阻抗等測試結果。

因此，高頻測試治具的核心設計目標，是盡可能達成「電氣透明」。也就是降低治具對訊號的額外影響，使測試結果能夠真實呈現產品本身的電氣特性，而不是測得產品與治具疊加後的結果。

為達成這項目標，高頻測試治具設計通常必須優先處理阻抗連續、傳輸損耗、差分對稱性 、訊號回流與接地結構等關鍵項目。

高頻測試治具設計的三項核心要點

一、維持阻抗連續，降低訊號反射

阻抗控制是高頻治具設計最重要的基礎之一。

高速訊號在傳輸過程中，若遇到阻抗突變，部分訊號能量就會向訊號源方向反射，造成回波損耗惡化。阻抗不連續經常發生於連接器與PCB的轉接區、焊盤、過孔、走線轉折或接地結構變化的位置。

針對不同訊號架構，治具必須依照產品特性進行阻抗設計。一般同軸類產品通常以50Ω單端阻抗為設計基準，差分訊號產品則多以100Ω差分阻抗進行控制。

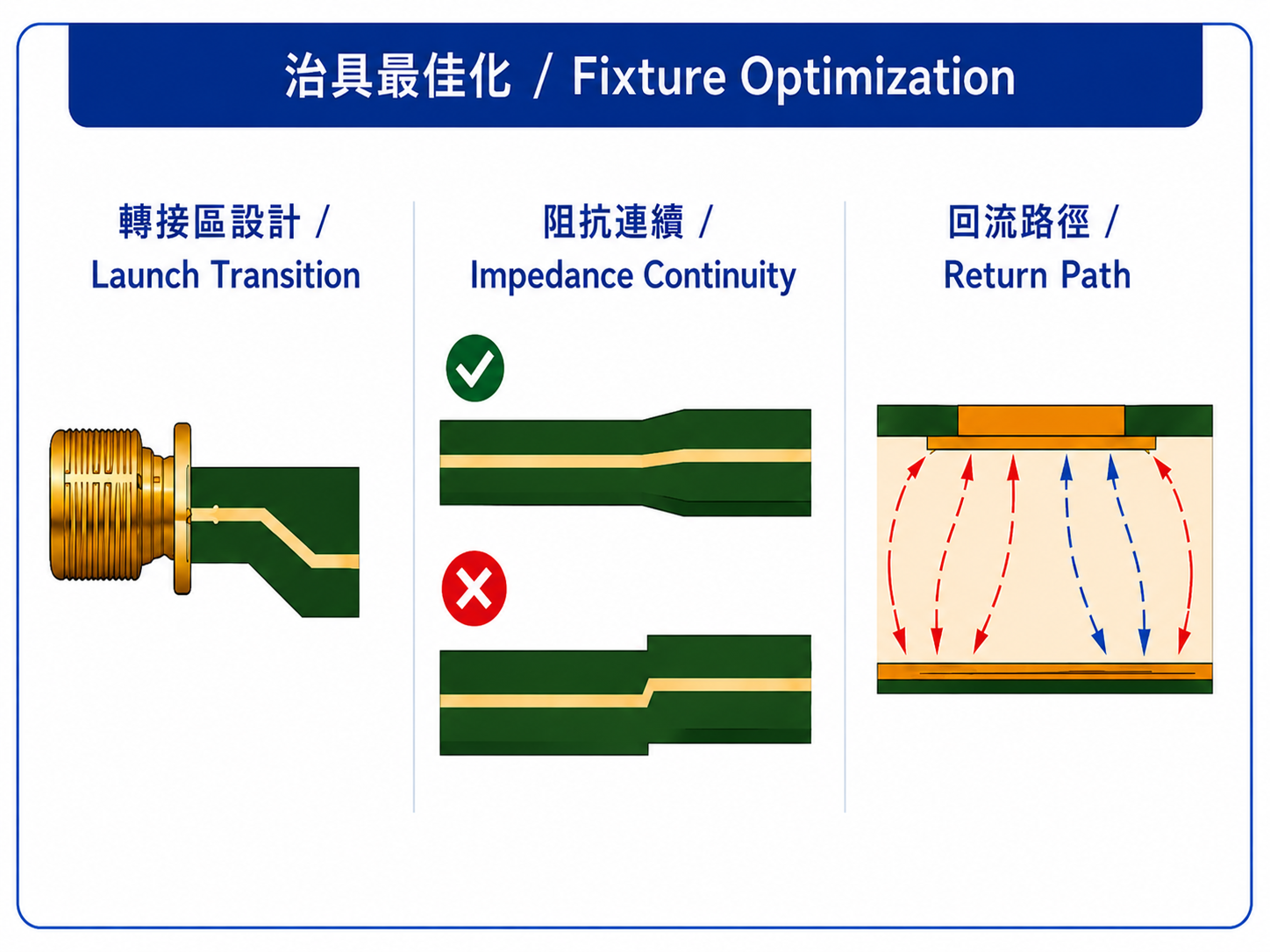

胡連在治具設計過程中，會針對連接器轉接區、焊盤尺寸、過孔結構及接地配置進行分析與優化，使訊號由連接器進入PCB治具時維持平順過渡，降低因阻抗突變造成的訊號反射。

二、縮短訊號路徑，降低插入損耗

當訊號頻率提高，導體損耗與介質損耗也會隨之增加。高頻訊號在PCB上的損耗，主要受到集膚效應、介質材料特性、銅箔粗糙度、走線長度與轉接次數影響。

因此，高頻治具設計應遵循「短路徑、少轉接、簡結構」的原則，盡可能縮短訊號傳輸距離，減少不必要的彎折、過孔與轉接結構。

除了線路長度之外，PCB材料的介電常數、介電損耗與板材穩定性，也會影響高頻訊號的傳輸表現。治具設計初期必須根據測試頻率與產品要求，選擇適合的板材及疊構，避免材料損耗掩蓋待測產品本身的性能。

透過線路、材料與結構的整體規劃，可以降低治具對插入損耗的額外貢獻，保留更多有效訊號，使量測結果更接近產品真實表現。

三、維持差分對稱，降低串擾與模態轉換

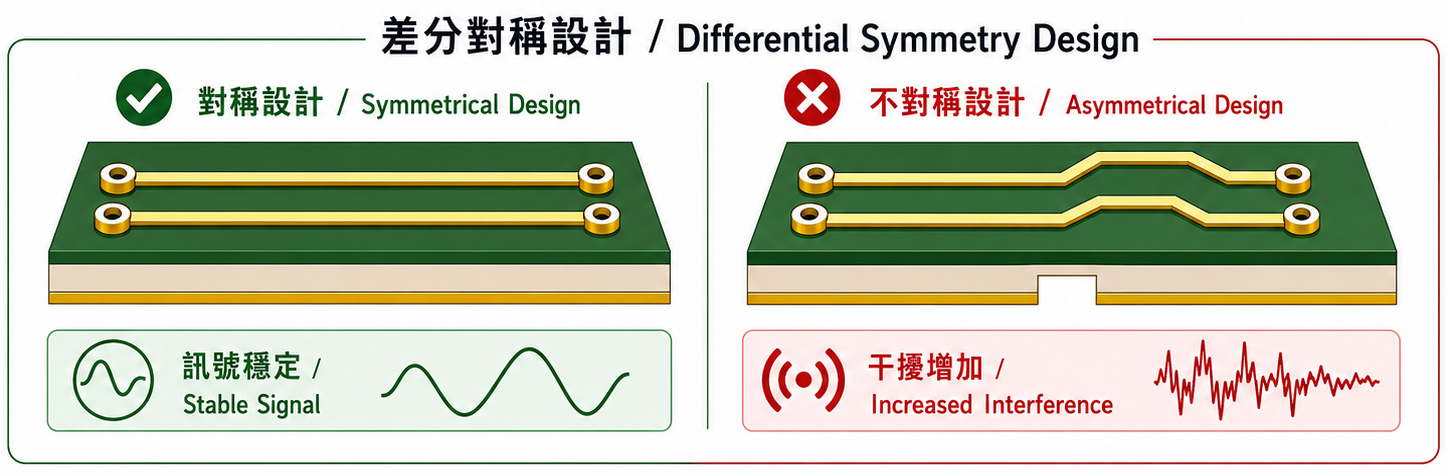

HSD與車載乙太網等高速產品通常採用差分訊號傳輸。差分訊號藉由兩條相位相反的訊號線共同傳輸資料，對線路長度、間距、結構對稱性與回流路徑具有較高要求。

若兩條差分線長度不一致、間距變化過大，或周圍接地及轉接結構不對稱，就可能造成訊號偏移（Skew）、差分失衡、串擾（Crosstalk）及模態轉換（Mode Conversion）。

這些問題不只會降低訊號品質，也可能讓測試數據無法準確反映產品的差分性能。

因此，胡連在差分治具設計中，特別重視差分線等長、線距一致、轉接區對稱及訊號回流路徑完整性，並透過通道間距與接地結構優化，降低相鄰訊號之間的電磁干擾，確保高速訊號傳輸的穩定性。

Pre-layout前期規劃：從設計源頭降低風險

高頻治具的品質，往往在PCB實際布局之前就已經決定。

Pre-layout前期規劃的目的，是在進入正式布線前，先確認PCB疊構、材料、傳輸線形式、阻抗條件、過孔結構及接地方式是否合理，從源頭降低阻抗異常、損耗過高與數據失真的風險。

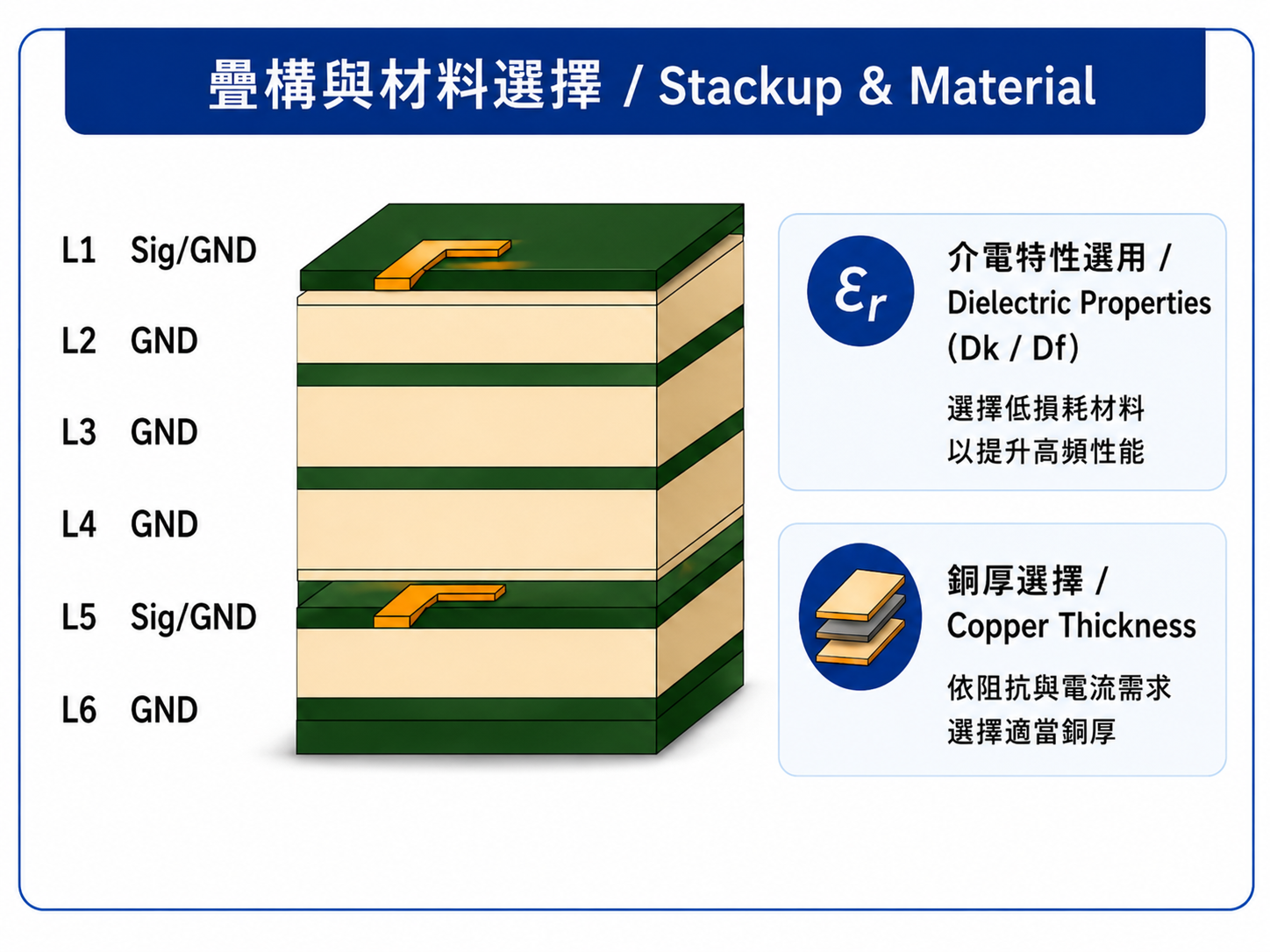

PCB疊構與材料選擇

不同PCB材料具有不同的介電常數與介電損耗特性。當測試頻率提高，材料對訊號損耗與相位穩定性的影響也會更加明顯。

治具設計初期需根據產品頻率範圍、阻抗要求與板厚限制，選擇適合的板材與銅厚，並規劃訊號層、接地層與電源層之間的配置，使傳輸線具備穩定的參考平面。

傳輸線結構規劃

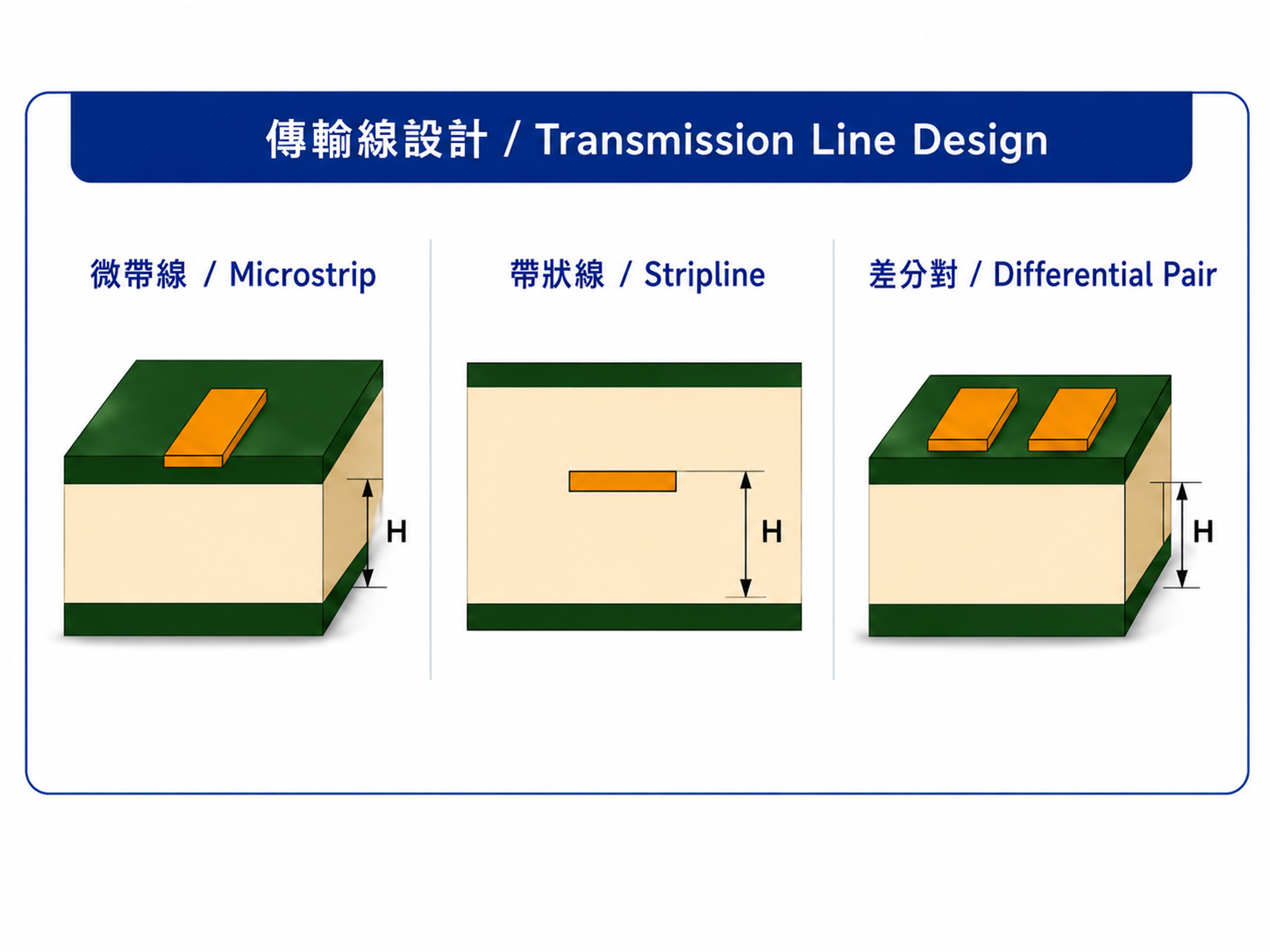

高頻PCB常見的傳輸線結構包括微帶線（Microstrip）與帶狀線（Stripline）。

微帶線位於PCB表層，便於與連接器及測試端口連接，但較容易受到外部環境影響；帶狀線位於內層，具有較佳的屏蔽效果，但轉接與過孔設計相對複雜。

治具設計需依照產品結構、測試端口位置與頻率需求，選擇合適的傳輸線形式，並透過線寬、銅厚、介質厚度及參考平面配置，達成目標阻抗。

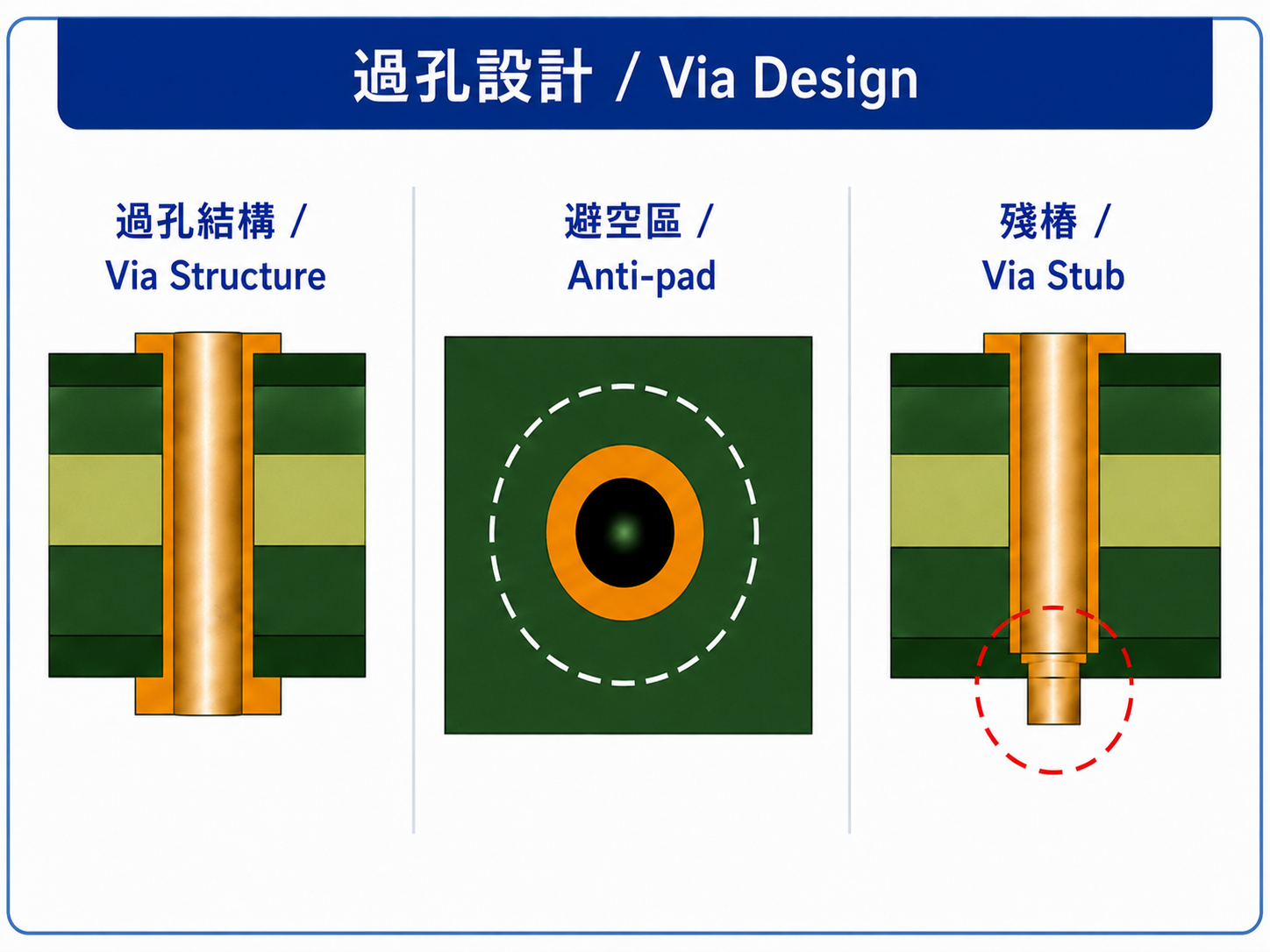

過孔與背鑽設計

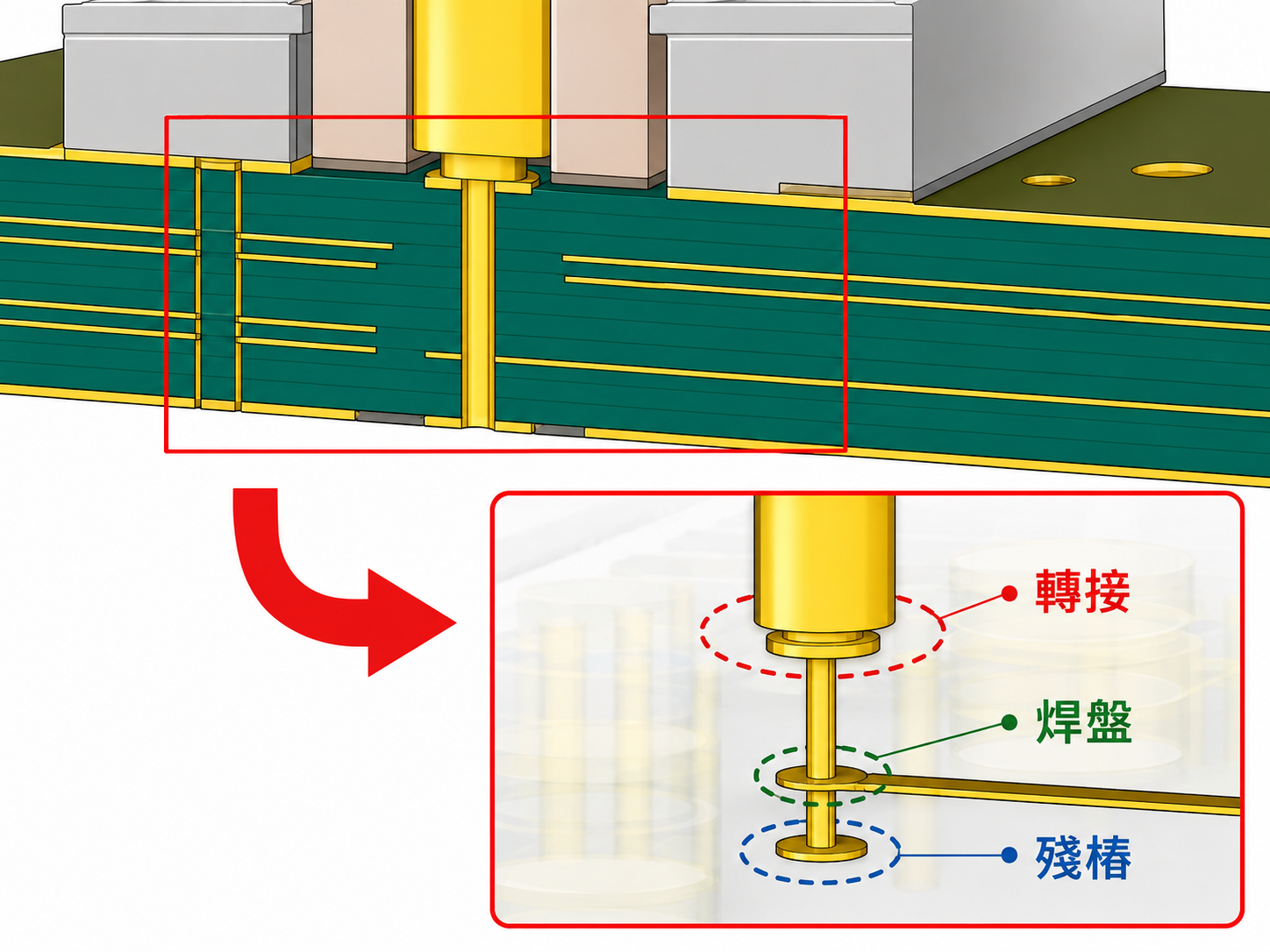

當高速訊號透過過孔切換PCB層別時，未使用的過孔殘留段可能形成Stub結構，造成訊號反射與共振，特別是在較高頻率下，這類寄生效應會更加明顯。

因此，高頻治具需針對過孔孔徑、焊盤、反焊盤及接地過孔配置進行優化，必要時採用背鑽（Back Drilling）移除多餘的過孔殘留結構，降低反射與共振風險。

透過完整的前期規劃，可提前確認走線長度、通道間距、轉接方式與電氣可行性，提升治具的可測試性，同時減少後續改版與反覆驗證的成本。

透過完整的前期規劃，可提前確認走線長度、通道間距、轉接方式與電氣可行性，提升治具的可測試性，同時減少後續改版與反覆驗證的成本。

Post-layout驗證：以模擬分析確認設計效果

完成PCB布局後，仍需透過Post-layout分析確認實際設計是否符合預期。

高頻訊號容易受到細微結構影響，即使前期阻抗計算正確，實際布局中的焊盤、過孔、連接器轉接區、接地開口與線路彎折，仍可能產生額外的寄生電容或寄生電感。

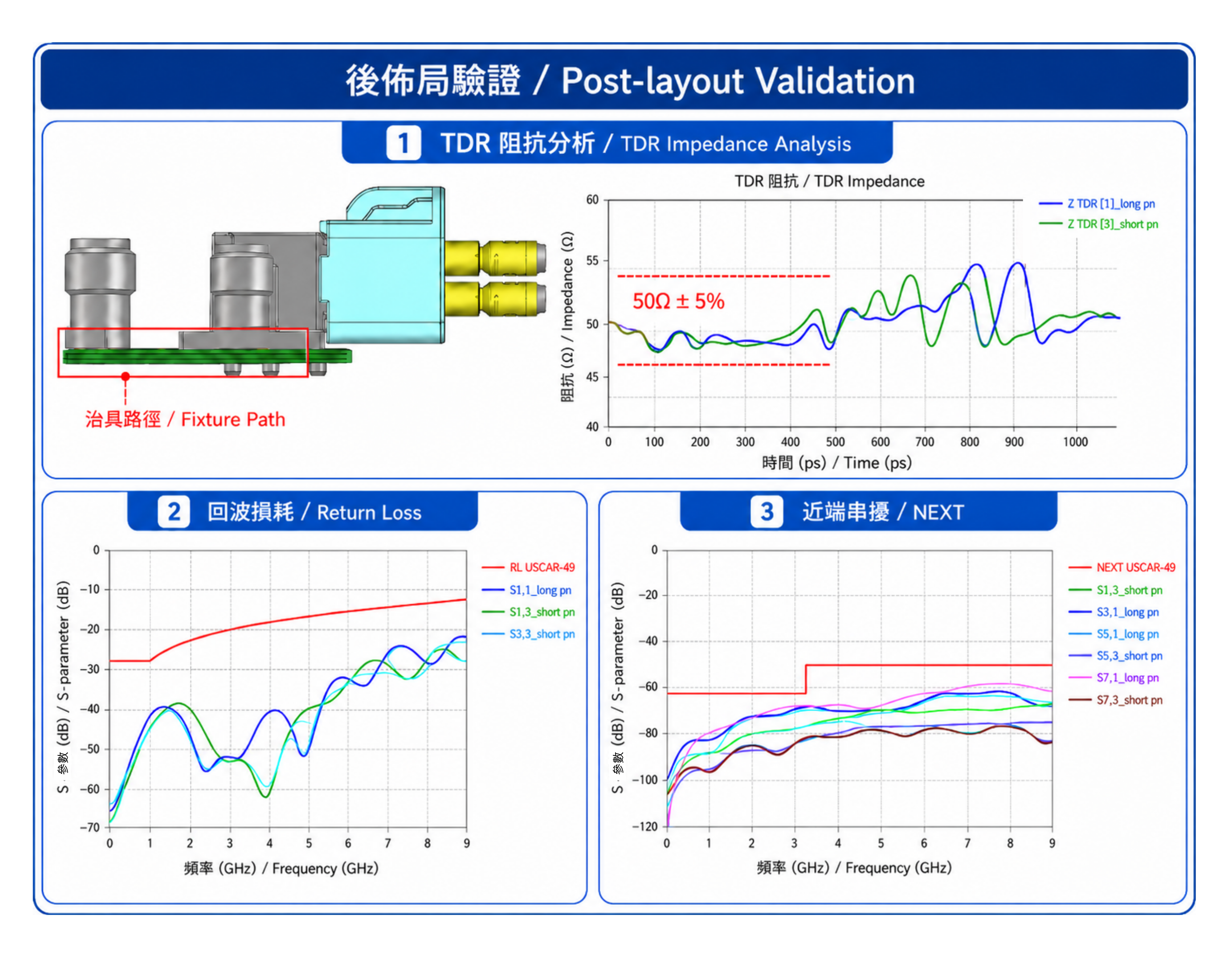

因此，胡連會針對完成布局的治具進行電氣模擬，分析插入損耗、回波損耗、阻抗連續性、通道串擾及模態轉換等關鍵指標。

透過時域反射分析（TDR），可以觀察訊號傳輸路徑上的阻抗變化，定位阻抗不連續的位置；透過S參數分析，則可以進一步評估不同頻率下的插入損耗、回波損耗及通道間耦合情形。

若模擬結果發現阻抗突變、損耗超標或串擾風險，工程團隊即可在正式製板前調整走線、焊盤、過孔及接地設計，降低實體治具完成後才發現問題的風險。

模擬與實測雙重驗證，建立完整設計閉環

高頻電磁模擬能夠協助工程師預測治具的訊號傳輸行為，但模擬結果仍需透過量測驗證進行驗證。

胡連採用「電磁模擬＋實物測試」的雙重驗證模式。治具完成製作後，由內部高頻實驗室使用向量網路分析儀（Vector Network Analyzer，VNA）進行量測，取得實際S參數數據，並與模擬結果進行比對。

藉由比較仿真與實測結果，可以確認材料參數、製程公差、連接器模型及治具結構是否與原始設計一致。

若模擬與實測結果存在差異，工程師可進一步分析誤差來源，調整治具模型或結構設計，使模擬分析、量測驗證與產品開發形成持續迭代的驗證閉環。

這項流程不只是用來確認治具是否合格，也能為後續產品設計優化提供可信的數據基礎。

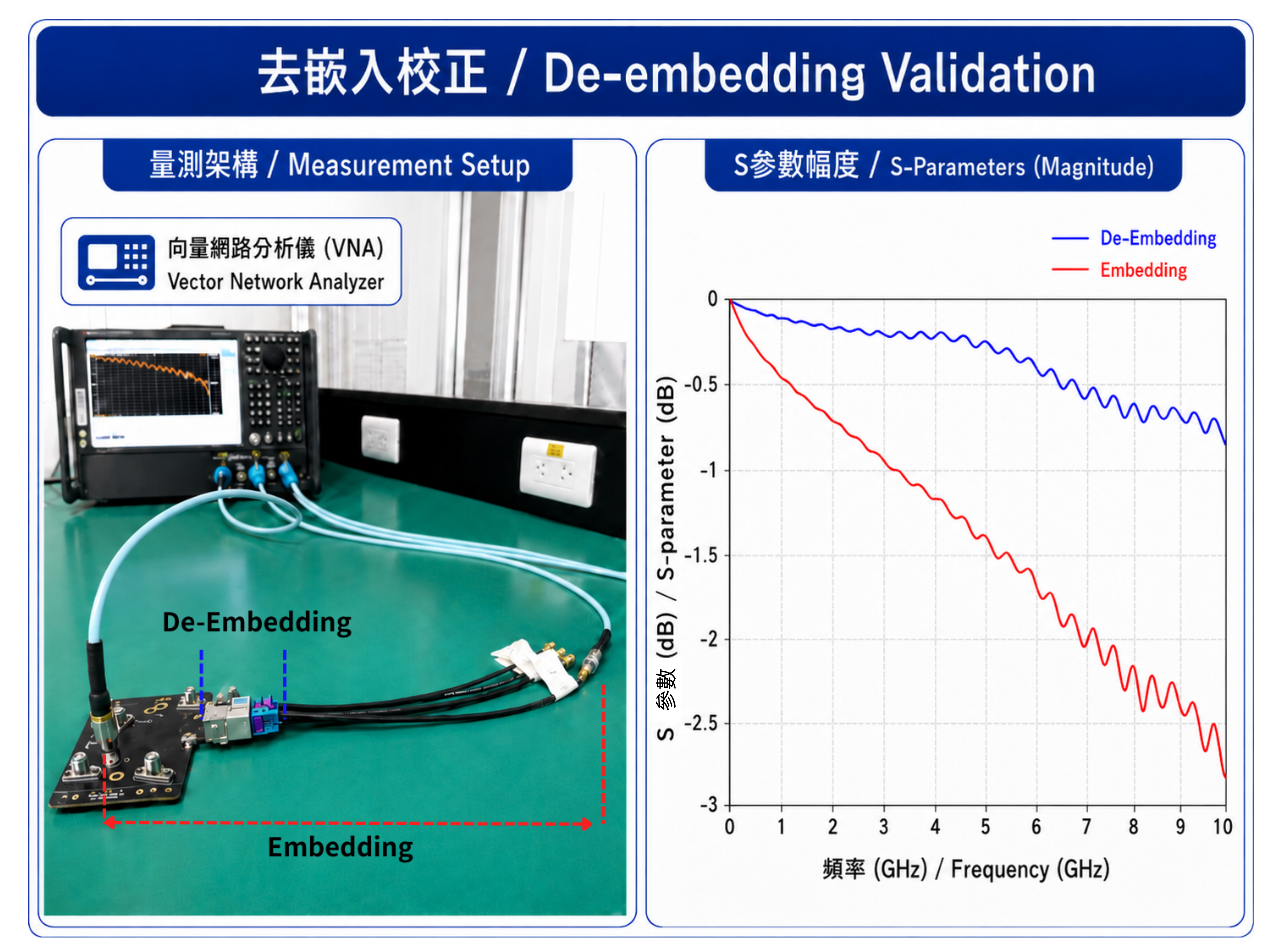

去嵌入技術如何還原產品真實性能？

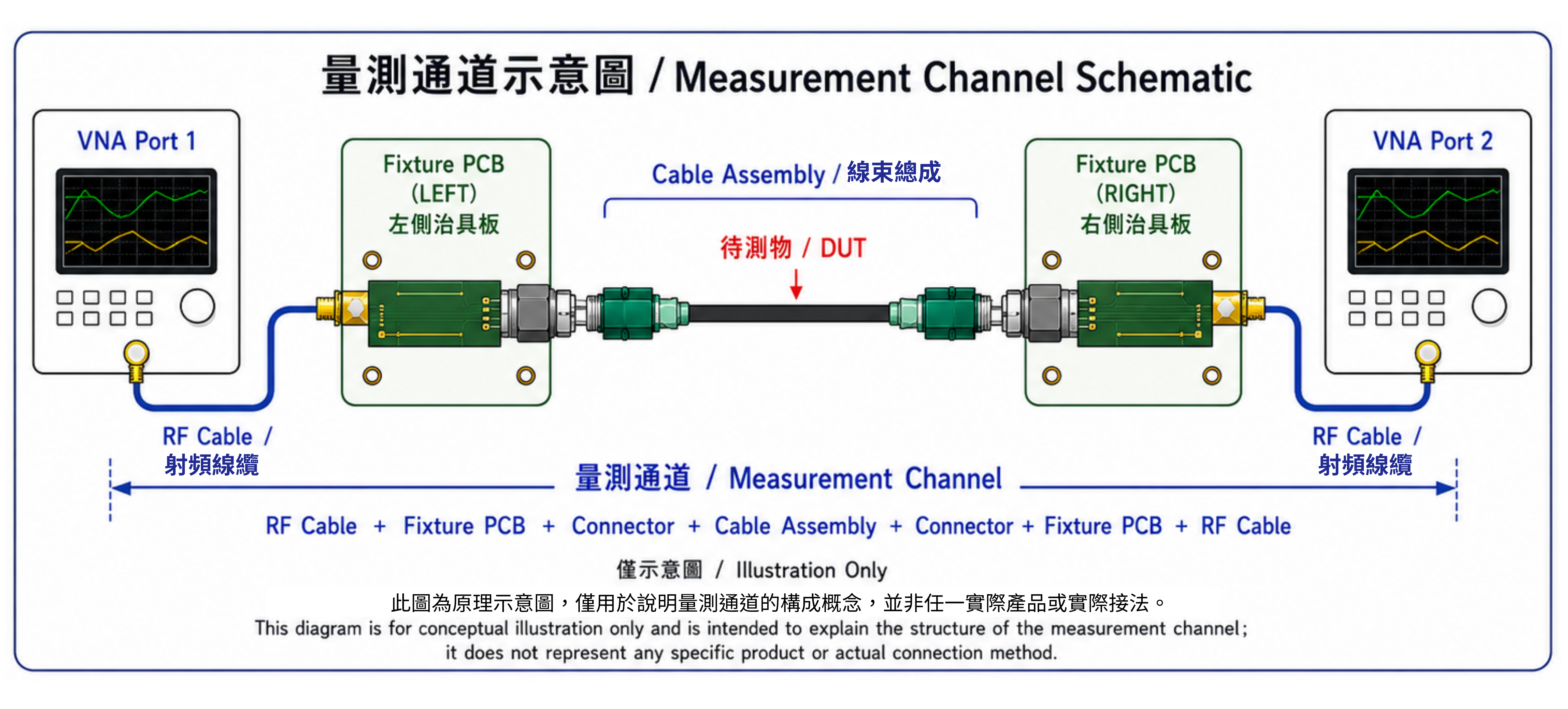

在實際高頻測試中，量測訊號通常會依序經過測試線纜、轉接接頭、PCB治具與待測產品。因此，VNA量測到的數據，實際上包含整套測試系統的綜合影響。

若直接使用未經校正的數據進行產品分析，可能無法分辨損耗或反射究竟來自產品本身，還是來自治具、線纜或轉接結構。

去嵌入（De-embedding）技術的目的，就是先建立測試治具與轉接結構的電氣模型，再透過數學運算，從整體量測數據中剝離測試系統造成的影響，還原待測產品自身的電氣特性。

透過去嵌入處理，工程師可以更準確地分析產品的插入損耗、回波損耗、阻抗及串擾表現。

對高頻高速連接器而言，去嵌入並非單純的後處理步驟，而是整體量測可信度的重要環節。從治具設計、電磁模擬、實體測試到去嵌入校正，各環節必須相互配合，才能確保最終數據具備足夠的準確性與工程價值。

FAKRA與Mini FAKRA測試治具設計重點

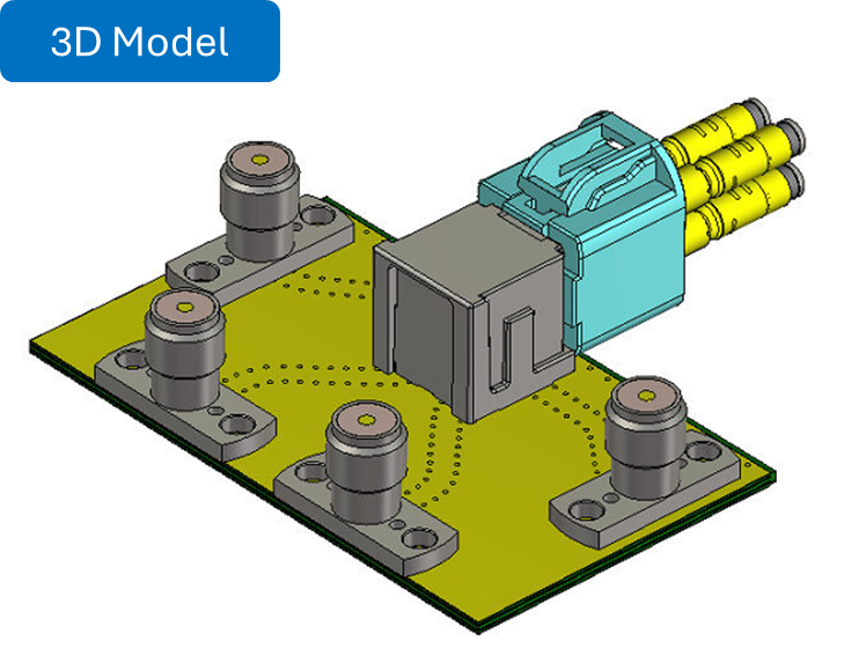

FAKRA與Mini FAKRA採用同軸訊號傳輸架構，訊號由同軸線纜進入連接器，再經由連接器轉接至PCB測試治具。

同軸產品治具設計的關鍵，在於維持50Ω阻抗，並確保同軸結構與PCB走線之間具有平順的電氣過渡。

若連接器端子、焊盤、接地腳位與PCB傳輸線之間的幾何結構不連續，就可能產生阻抗突變，使高頻訊號在轉接區發生反射。

胡連透過阻抗匹配設計、接地結構優化、焊盤尺寸調整與轉接區幾何分析，降低訊號由同軸結構進入PCB時產生的反射與損耗，提升FAKRA及Mini FAKRA產品的射頻量測穩定性。

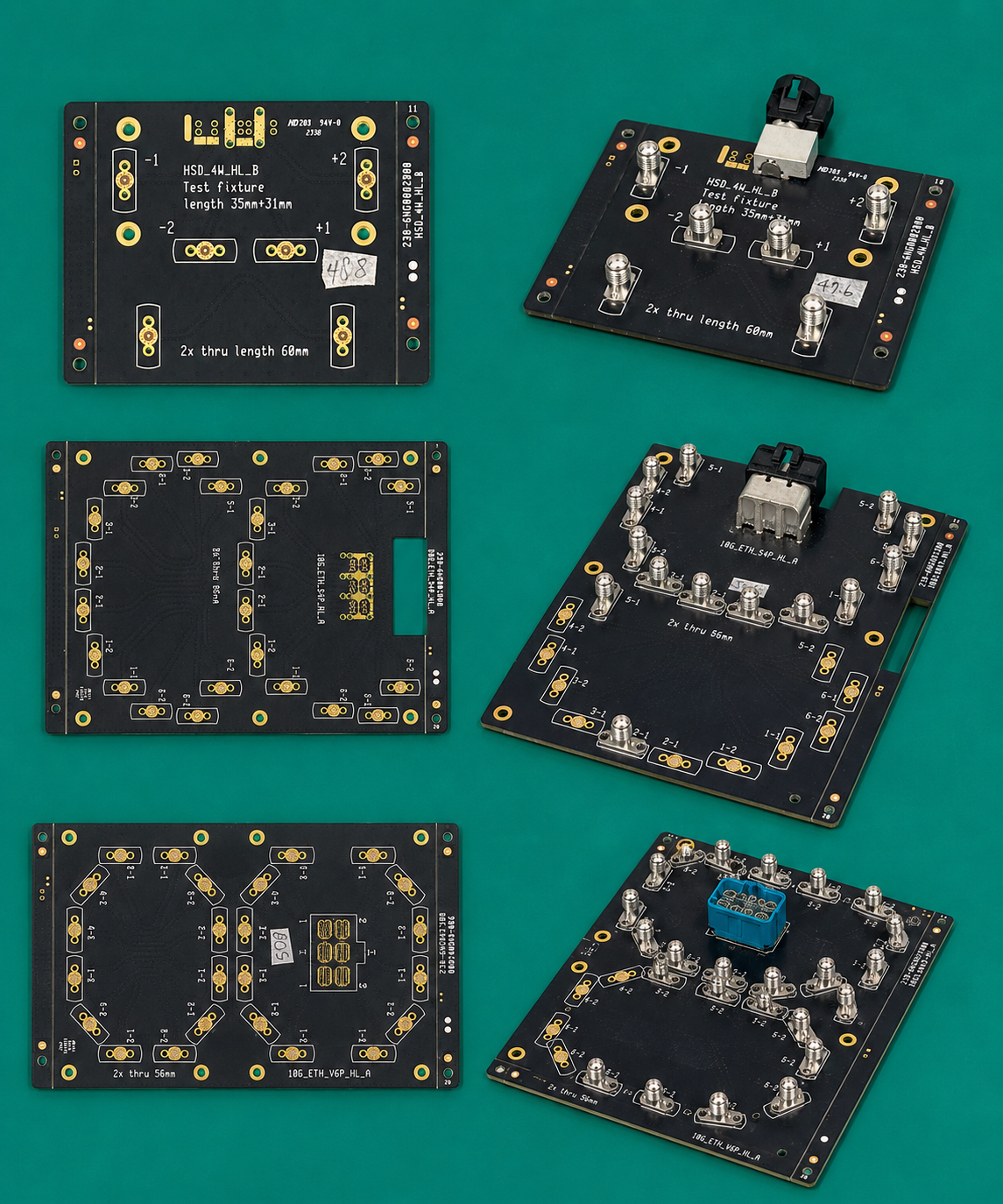

HSD與車載乙太網測試治具設計重點

相較於同軸產品，HSD與車載乙太網採用差分訊號架構，更重視兩條訊號線之間的平衡與對稱。

在高速傳輸條件下，只要差分線路存在長度差、間距變化、轉接不對稱或接地結構不一致，就可能產生Skew、串擾與模態轉換，進而影響差分插入損耗、差分回波損耗及共模訊號表現。

因此，胡連在HSD與車載乙太網治具設計過程中，會針對差分線等長、通道間距、接地結構、轉接區對稱性與訊號回流路徑進行整體分析。

再透過電磁模擬與量測驗證，確認治具在目標頻率範圍內的阻抗、損耗與串擾表現，降低測試系統對差分訊號造成的干擾，使量測結果更準確地反映產品本身的高速傳輸性能。

從治具設計到產品驗證，建立可信的高頻測試能力

高頻測試治具的核心價值，不只是承載產品或連接量測設備，而是讓測試結果真實反映產品本身的電氣特性。

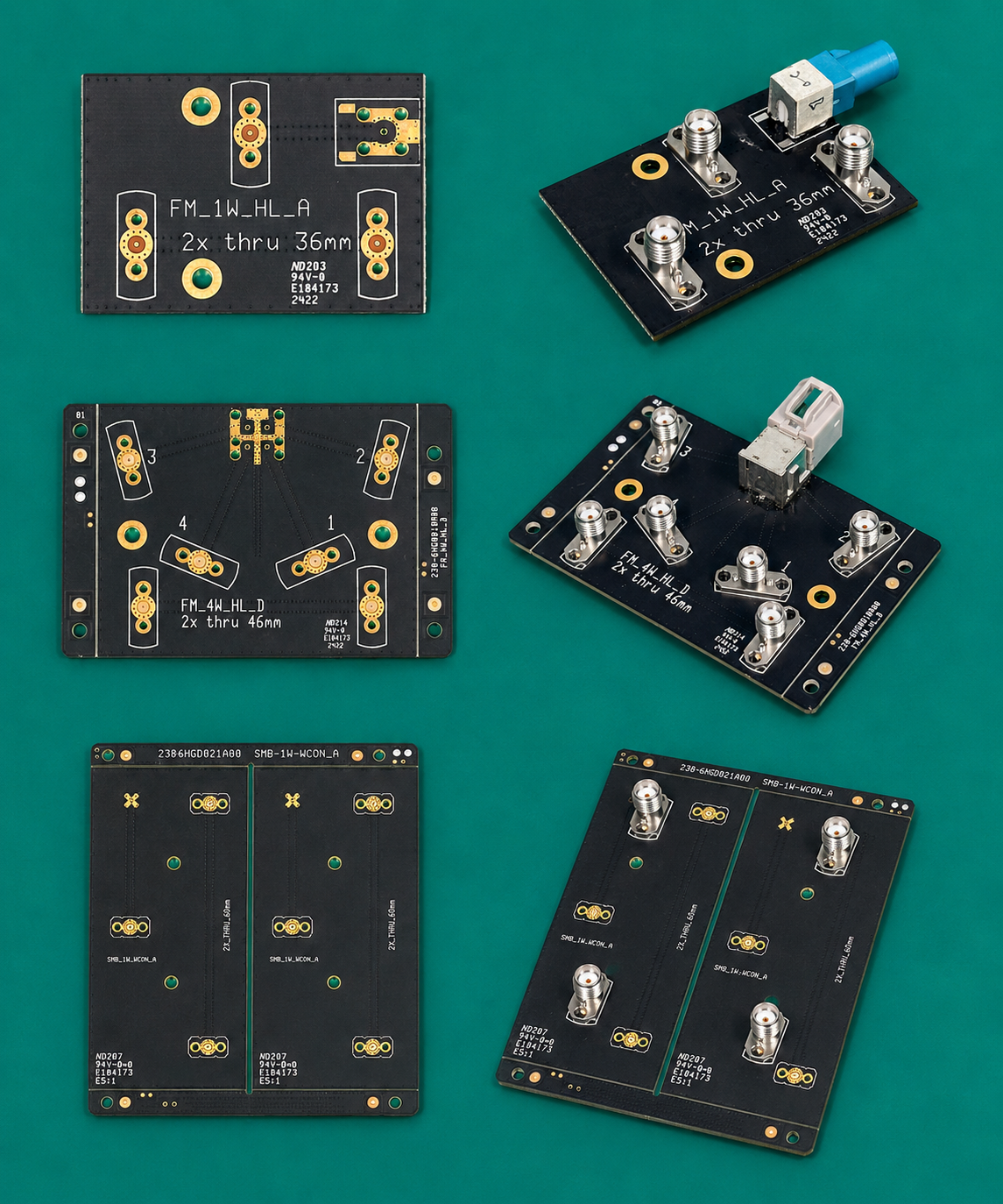

針對FAKRA、Mini FAKRA、HSD與車載乙太網等車載高頻高速連接器，胡連將測試治具設計、PCB布局分析、電磁模擬、訊號完整性驗證、量測驗證與去嵌入校正整合於同一套開發流程中。

依託內部高頻實驗室與向量網路分析儀設備，胡連可比對模擬與實測數據，確認產品與測試治具的電氣表現，降低治具、轉接結構與測試系統對量測結果造成的干擾。

這套完整的驗證閉環，不僅提升測試數據的準確性、一致性與可信度，也能協助工程團隊提前辨識設計風險，為產品後續的性能調校、結構優化與品質驗證提供可靠依據。

透過從設計、模擬到實測的自主驗證能力，胡連持續強化車載高頻連接器的開發基礎，回應車載通訊系統對高速、穩定與可靠資料傳輸的需求。
